萬能材料試驗機也叫萬能拉力機或電子拉力機。 獨立的伺服加載系統，高精度寬頻電液伺服閥，確保系統高精高效、低噪音、快速響應;采用獨立的液壓夾緊系統，確保系統低噪音平穩運行，且試驗過程試樣牢固夾持，不打滑。下面來為大家介紹一下萬能材料試驗機的主機構成及主機規格。

一、萬能材料試驗機的主機構成

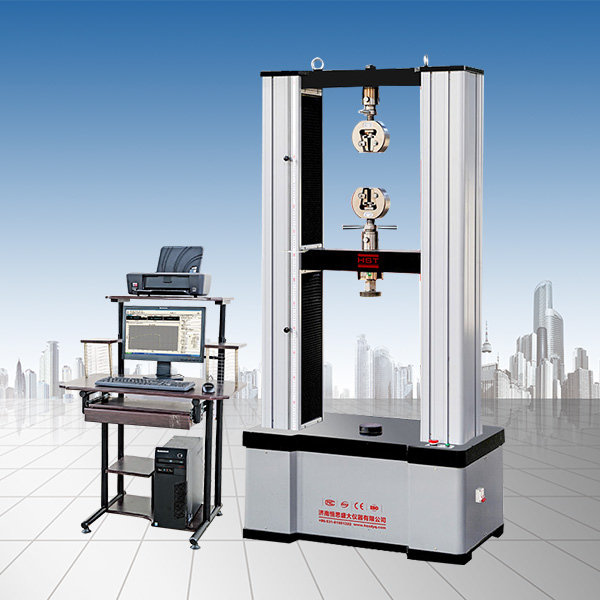

萬能材料試驗機主要由支架、液壓操縱箱、外表測力顯現、電氣系統組成。其機體有些有衡量，立柱、上下抗折設備，缸體，機架、底板等。丈量外表安裝在機架右側上部。液壓操作有些安裝在萬能資料試驗機機架右側的下部，下抗折設備裝在活塞頂部，兩邊裝有導向板，能堅持抗折臺面上下運動方位不變?？拐叟_(tái)面上裝有標尺，兩個限兩邊裝有導向板，可任意調理抗折跨距，拖錕能上下活動，使受力時能起到平衡效果，在衡量下裝有上抗折設備，經過掉頭螺栓兩根定位柱固定在橫梁下，其間有球頭、球座，螺栓上裝有繃簧以便平衡上抗折設備，拖錕能上下活動。　　抗折試驗時，萬能資料試驗機能依據試件的外表狀況，主動調整方位，使壓頭的圓弧面與試件成一條直線，確保測驗的準確度。在油缸與平面上，裝有防塵圈，避免或削減活塞上升與降低時，粉塵進入活塞與油缸間，而使兩者加快磨損。抗壓試驗時，只要在抗折臺面中心，放上抗壓墊塊及下壓板，在橫梁下拆下抗折設備，即可進行抗壓試驗活塞與油缸間設有密封圈，可避免油液外溢，在缸頂開有一環形槽，并有漏油通道，經過塑料管，把油溢流回油箱。

二、萬能材料試驗機的主機規格

主機規格： A.高精度力量傳感器: 0~10KN 20ton。力量精度在±0.5 以內。 B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100%.全程力量最大解析度 1/1000,00 C.動力系統:臺灣變頻器+交流變頻電機+蝸輪蝸桿減速機+T型絲桿。 D.控制系統: 采用Pulse Command控制方式使控制更精準,速度控制范圍5~250 mm/min。具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。 E.數據傳輸方式：RS232傳輸 F.顯示方式:UTM107+WIN-XP測試軟件液晶屏顯示。 G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。 H.豪華測試界面軟件可實現定速度、定位移、定荷重控制模式加上多階控制模式可滿足普通的測試要求。I.測試空間:測試寬度約400 mm(標準規格)行走空間800 mm(不含夾具)(標準規格) J.全程位移: 編碼器1800 P/R，提升4倍精度,采用LINE DRIVE編碼器抗干擾能力極強位移解析0.001mm。小變形：金屬引伸計，解析 0.001mm(選配) K.安全裝置:過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。 M.手控方式：可增添手動操作盒。

以上就是萬能材料試驗機的主機構成及主機規格，相信大家看完之后對此都有了一定的了解，如果您在使用操作中有什么問題，可以通過網頁撥打本公司的服務熱線，本公司技術人員會為您一一解答。歡迎您的來電與支持!
